四个要点，帮你搞定LoRa天线匹配电路

LoRa（远距离无线电）技术凭借其低功耗和长距离传输的优势，在物联网应用中广受欢迎。天线匹配电路设计不当会严重影响通信性能。本文将结合RF微波技术实例，从无线通信和模拟设计的角度，通过四个关键要点，帮助您有效评估和优化LoRa天线匹配电路。

一、理解天线阻抗特性

天线阻抗是匹配电路设计的基础。在LoRa应用中，天线通常设计为50欧姆特性阻抗，但实际阻抗会随频率和环境变化。使用矢量网络分析仪（VNA）测量天线在目标频段（如868 MHz或915 MHz）的S11参数，获取其阻抗点。例如，在868 MHz频段，若天线阻抗为40 + j20欧姆，则需通过匹配网络将其转换到50欧姆，以最大化功率传输。

二、选择合适的匹配拓扑结构

根据天线阻抗特性，选择π型、T型或L型匹配网络。L型结构简单，适用于小范围阻抗变换；π型和T型提供更灵活的调谐能力，适合复杂阻抗场景。例如，若天线呈容性，可采用串联电感和并联电容的L型网络进行补偿。在模拟设计中，使用软件如ADS或SimSmith进行仿真，优化元件值，确保在目标频带内回波损耗（如S11 < -10 dB）达标。

三、元件选型与布局考虑

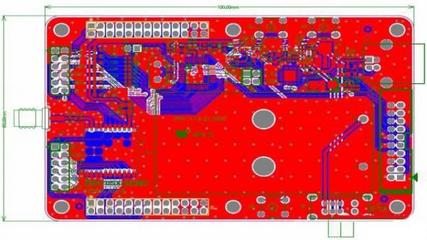

匹配元件的品质因数（Q值）和寄生参数直接影响电路性能。选择高频电感（如绕线电感）和电容（如NP0/C0G类型），以最小化损耗。在PCB布局中，缩短匹配元件与天线端口的距离，避免长走线引入寄生电感或电容。例如，在LoRa模块设计中，使用0402封装的元件，并保持接地层完整，可减少电磁干扰。

四、实测验证与迭代优化

设计完成后，必须通过实际测试验证。使用VNA测量S11和Smith圆图，检查阻抗匹配情况。如果S11未达目标，可微调元件值。在无线技术应用中，结合场强测试，评估通信距离和误码率。例如，在户外测试中，若通信距离不达预期，返回调整匹配网络，迭代优化直至性能稳定。

通过理解阻抗特性、选择匹配拓扑、精细元件选型及实测验证，您可以高效搞定LoRa天线匹配电路。中电网等平台提供了丰富的技术资源和实例，支持工程师在RF微波和模拟设计领域持续创新。遵循这四个要点，不仅能提升LoRa设备的可靠性，还能加速产品开发进程。
